AI-NATIVE EDA AUTOMATION

让 AI 真正
操作 EasyEDA Pro

easyeda-agent 把嘉立创 EasyEDA 专业版的官方扩展 API，封装成一套类型化、可观测、Skill 友好的自动化系统。 Skill 描述专家工作流与护栏，Go CLI/daemon 暴露稳定的类型化动作，EasyEDA 连接器插件只负责桥接官方 eda.* API —— 让 AI 像工程师一样画原理图、放器件、连线、跑 DRC、导出 BOM。

快速开始 → 查看源码 ↗

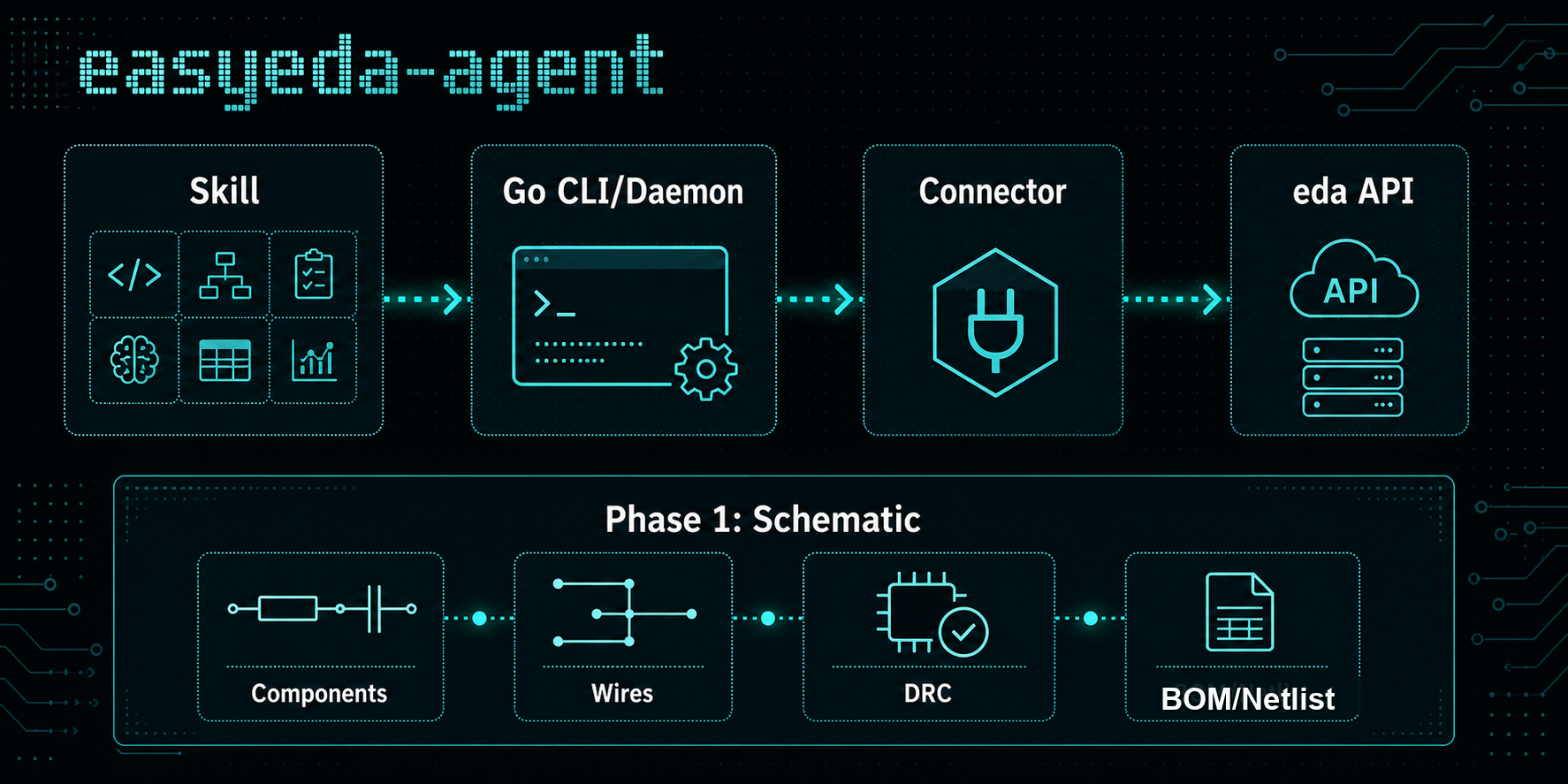

Skill ──▶ Go CLI / daemon WS 49620-49629 ──▶ connector .eext ──▶ eda.* API

核心能力 · 20 个类型化动作

覆盖原理图工作流全链路：读取上下文 → 搜索器件库 → 绘制/编辑 → 校验 → 导出 → 保存。每个动作输入输出明确、可审计、附带产物。

7

读取上下文

守护进程 / 连接器存活与活动窗口 system.health
当前项目、文档、原理图页上下文
列出 / 打开原理图页面
读取当前页器件（坐标 / 位号 / 引脚）
按 id 选择并检视图元 schematic.select

6

绘制 / 编辑

按库标识放置真实 LCSC / 立创器件
修改位置、位号、名称、BOM 标记
删除器件（确认门控）
创建导线、网络标签、电源/地标
connect_pin 一步引出导线并落网络标

1

器件库搜索

全文搜索 EasyEDA 器件库
返回可直接放置的 libraryUuid + uuid
附带名称 / 值 / 封装 / LCSC / 描述
取代临时的 debug.exec_js 查找

2

校验

运行原理图 DRC，归一化为 {passed, violations}
抓取当前渲染区域为 PNG 产物
数据级 linter：无需截图发现连线/布局问题
支持 diff baseline 回归

2

导出产物

导出网络表 schematic.export.netlist
导出 BOM（csv / xlsx）schematic.export.bom
截图、DRC 结果、审计日志皆为一等产物

1

保存

保存原理图改动 schematic.save
Raw JS 仅作确认门控的 debug.exec_js 逃生舱
默认面向 AI 的是类型化动作，而非裸 JavaScript

工作原理 · 三层解耦

职责清晰、相互解耦：插件保持轻薄只做桥接，Go 守护进程掌管协议 / 状态 / 产物 / 校验，Skill 承载专家知识与护栏。

Skill 层

专家工作流与护栏

用自然语言描述原理图 / PCB 的标准工作流、设计规范与 guardrail。开发以 Skill 为先，底层动作为 Skill 服务。

Go CLI / Daemon

稳定的类型化动作

Cobra 子命令自描述（easyeda sch / pcb / bom），守护进程绑定 127.0.0.1:49620-49629，掌管协议、状态、产物与校验。

Connector .eext

只桥接官方 API

EasyEDA 内的连接器插件端口自扫描、握手校验、断线自愈，把 20 个类型化动作分派到官方 eda.* 调用。

快速开始

一行命令安装 CLI 与 Skill，导入连接器插件，启动守护进程即可让 AI 接管 EasyEDA Pro。

install.sh

# 安装 easyeda-agent CLI + Skill（macOS / Linux）
curl -fsSL https://raw.githubusercontent.com/zhoushoujianwork/easyeda-agent/main/install.sh | sh

# 启动本地守护进程（连接器会自动扫描端口重连）
easyeda daemon

# 另开终端：查看守护进程 + 连接器状态
easyeda health

# 列出全部类型化动作
easyeda actions

连接器插件（.eext）与各平台二进制随 GitHub Release 一同发布。完整动作目录、架构与路线图见 GitHub 仓库的 docs/FEATURES.md。
